| 加工定制：否 | 标准类型：德标 | 标准编号：定位扣件2238 |
| 型号：2238.152 | 品牌：HALDER | 表面处理：见参数 |
| 材料等级：见参数 | 螺纹规格：见参数表 | 公称长度：见参数表 |
| 螺纹公差：见参数表 | 应用范围：机械工业用紧固件 | 产品规格：见参数表 |
产品价格按材质、规格、型号、数量电话咨询

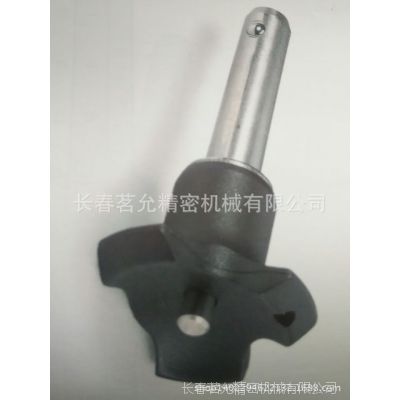

长春茗允全国供应定位扣件2238
| 梢子 材质:SUS 1.4542 |
橘色把手
品号 | A | B | C | D | E | F | G | H | 定位孔 | 抗剪力双向 | 质量 |
2238.152 | 5 | 5.5 | 33.2 | 14.5 | 10 | 6.0 | 26.7 | 10.8 | 5 | 24 | 25 |
2238.153 | 5 | 5.5 | 33.2 | 14.5 | 15 | 6.0 | 26.7 | 10.8 | 5 | 24 | 26 |
2238.154 | 5 | 5.5 | 33.2 | 14.5 | 20 | 6.0 | 26.7 | 10.8 | 5 | 24 | 26 |
2238.155 | 5 | 5.5 | 33.2 | 14.5 | 25 | 6.0 | 26.7 | 10.8 | 5 | 24 | 27 |
2238.156 | 5 | 5.5 | 33.2 | 14.5 | 30 | 6.0 | 26.7 | 10.8 | 5 | 24 | 28 |
2238.162 | 6 | 7.0 | 33.2 | 14.5 | 10 | 7.0 | 26.7 | 10.8 | 6 | 35 | 26 |
2238.163 | 6 | 7.0 | 33.2 | 14.5 | 15 | 7.0 | 26.7 | 10.8 | 6 | 35 | 27 |
2238.164 | 6 | 7.0 | 33.2 | 14.5 | 20 | 7.0 | 26.7 | 10.8 | 6 | 35 | 28 |
2238.165 | 6 | 7.0 | 33.2 | 14.5 | 25 | 7.0 | 26.7 | 10.8 | 6 | 35 | 29 |
2238.166 | 6 | 7.0 | 33.2 | 14.5 | 30 | 7.0 | 26.7 | 10.8 | 6 | 35 | 30 |
2238.167 | 6 | 7.0 | 33.2 | 14.5 | 35 | 7.0 | 26.7 | 10.8 | 6 | 35 | 31 |
2238.168 | 6 | 7.0 | 33.2 | 14.5 | 40 | 7.0 | 26.7 | 10.8 | 6 | 35 | 32 |
2238.169 | 6 | 7.0 | 33.2 | 14.5 | 45 | 7.0 | 26.7 | 10.8 | 6 | 35 | 32 |
2238.170 | 6 | 7.0 | 33.2 | 14.5 | 50 | 7.0 | 26.7 | 10.8 | 6 | 35 | 33 |
2238.174 | 8 | 9.6 | 39.2 | 19.3 | 20 | 8.2 | 33.3 | 13.4 | 8 | 63 | 32 |
2238.175 | 8 | 9.6 | 39.2 | 19.3 | 25 | 8.2 | 33.3 | 13.4 | 8 | 63 | 33 |
2238.176 | 8 | 9.6 | 39.2 | 19.3 | 30 | 8.2 | 33.3 | 13.4 | 8 | 63 | 34 |
2238.177 | 8 | 9.6 | 39.2 | 19.3 | 35 | 8.2 | 33.3 | 13.4 | 8 | 63 | 36 |
2238.178 | 8 | 9.6 | 39.2 | 19.3 | 40 | 8.2 | 33.3 | 13.4 | 8 | 63 | 38 |
2238.179 | 8 | 9.6 | 39.2 | 19.3 | 45 | 8.2 | 33.3 | 13.4 | 8 | 63 | 40 |
2238.180 | 8 | 9.6 | 39.2 | 19.3 | 50 | 8.2 | 33.3 | 13.4 | 8 | 63 | 41 |
2238.184 | 10 | 12.0 | 39.2 | 19.3 | 20 | 9.6 | 33.3 | 13.4 | 10 | 100 | 46 |
2238.185 | 10 | 12.0 | 39.2 | 19.3 | 25 | 9.6 | 33.3 | 13.4 | 10 | 100 | 49 |
2238.186 | 10 | 12.0 | 39.2 | 19.3 | 30 | 9.6 | 33.3 | 13.4 | 10 | 100 | 51 |
2238.187 | 10 | 12.0 | 39.2 | 19.3 | 35 | 9.6 | 33.3 | 13.4 | 10 | 100 | 54 |
2238.188 | 10 | 12.0 | 39.2 | 19.3 | 40 | 9.6 | 33.3 | 13.4 | 10 | 100 | 56 |
2238.189 | 10 | 12.0 | 39.2 | 19.3 | 45 | 9.6 | 33.3 | 13.4 | 10 | 100 | 59 |
2238.190 | 10 | 12.0 | 39.2 | 19.3 | 50 | 9.6 | 33.3 | 13.4 | 10 | 100 | 61 |
2238.192 | 10 | 12.0 | 39.2 | 19.3 | 60 | 9.6 | 33.3 | 13.4 | 10 | 100 | 67 |
2238.205 | 12 | 14.5 | 47.6 | 26.3 | 25 | 10.6 | 39.7 | 16.7 | 12 | 144 | 57 |
2238.206 | 12 | 14.5 | 47.6 | 26.3 | 30 | 10.6 | 39.7 | 16.7 | 12 | 144 | 60 |
2238.207 | 12 | 14.5 | 47.6 | 26.3 | 35 | 10.6 | 39.7 | 16.7 | 12 | 144 | 65 |
2238.208 | 12 | 14.5 | 47.6 | 26.3 | 40 | 10.6 | 39.7 | 16.7 | 12 | 144 | 68 |
2238.209 | 12 | 14.5 | 47.6 | 26.3 | 45 | 10.6 | 39.7 | 16.7 | 12 | 144 | 93 |
2238.210 | 12 | 14.5 | 47.6 | 26.3 | 50 | 10.6 | 39.7 | 16.7 | 12 | 144 | 76 |
