| 加工定制：否 | 适配车型：多款适用 | 配套关系：适用 |
| 种类：把手 | 品牌：ELESA | 型号：215-54-K10-A |
| 材质：见参数表 | 颜色：黑色 | 表面处理：见参数表 |
| 规格：见参数表 |
产品价格按材质、规格、型号、数量电话咨询：
品牌：ELESA | 型号：GN215 | 类型：手柄杆 |
适用机床：皆可 | 产品别名：手柄 | 材质：钢质，黑色氧化涂层处理 |
手柄高度：见参数（mm） | 手轮高度：见参数（mm） | 外径：见参数（mm） |
是否库存：否 | 是否批发：是 | 规格：见参数 |

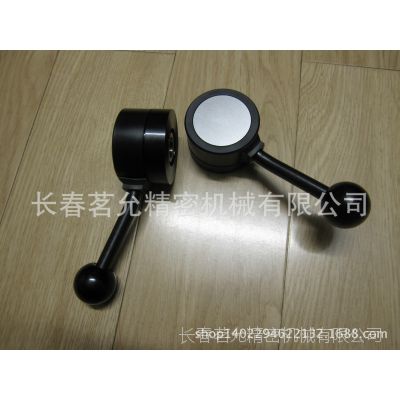

分度操作杆
底座
钢质，黑色氧化涂层处理。用两颗带六角形螺口的M5圆柱头螺钉装在机器上。
-A型：边缘未开槽。
-B型：边缘开槽，带30齿。
杆臂
钢质，黑色氧化涂层处理，带黑色光亮饰面酚醛基（PF）热固性塑料球状手柄DIN 319。耐溶剂、机油、油脂以及其它化学溶剂。
盖帽
聚甲醛基（POM）高科技聚合体，黑色亚光饰面，压入式装配，可用螺丝刀拆卸。阳极氧化铝质自粘板，本色，亚光饰面。
装配
钢质衬套，黑色氧化涂层处理，带标准H7铰孔及符合下述说明的键槽
-尺寸K10:3型键槽公差P9*1.1mm
-尺寸K14：键槽符合DIN 6885/2 P9规定的公差。
按需可有以下配件备选
盘形铣刀，用于铣削标准槽口。
可按客户需求提供以下形式的特殊订制（如订货数量充足）
可在客户图纸***位置加工槽口（甚至限制操作角度的停止卡口）。
特征及应用
GN 215型操作杆可转动主轴，并将其卡位在一特殊位置。欲转动主轴时，需克服弹簧阻力抬起杆臂，直至从槽口中拔出楔形销（单手操作）。
如图所示，两个停止可卡扣限制操纵角度。
底座与主轴间为楔形销连接（标准型）。当该楔形销被用作无间隙锁定时，可使啮合及脱开的操作更为简单。
如果不需要无间隙锁定，则可采用圆柱形销（由M6*14螺纹螺钉制成）。
此时，将槽口加工成矩形或代之以圆柱形。在此情况下，孔径应足够大，从而使销在啮合时不会受到限制（旋转半径）。
